Tiêu chuẩn phòng sạch ISO 5 - Phòng sạch Class 100

Trong phân loại phòng sạch dựa trên nồng độ hạt tối đa cho phép trên một phần thể tích không khí (mét khối theo ISO, Foot khối theo STD 209E). Nồng độ hạt càng cao thì độ sạch càng giảm, do đó khi phân loại phòng sạch từ ISO 1 – ISO 9 thì càng về sau độ sạch càng giảm (phòng sạch ISO 1 là sạch nhất, ISO 9 là ít sạch nhất).

Như đã biết phòng sạch ISO 5 tương đương với phòng sạch Class 100 ở tiêu chuẩn STD 209E. Chúng ta cùng tìm hiểu về mức độ các hạt cho phép của nó theo 2 tiêu chuẩn này sau đây.

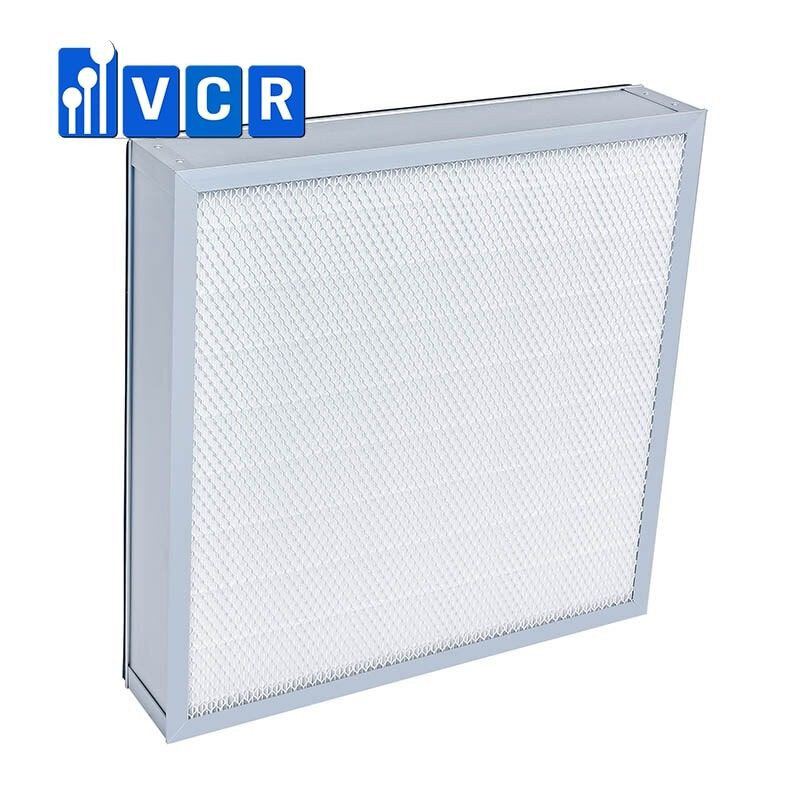

Một số sản phẩm lọc khí của VCR Air Filter


Bộ Lọc Khí Dạng V-Bank(V-Bank Air Filter)	Bộ Lọc Có Vách(Separator Hepa Filter)	Lọc HEPA rảnh chất lỏng(Gel Seal Hepa Filter )

Tiêu chuẩn phòng sạch ISO 5 theo ISO 14644-1

Chúng ta cũng biết rằng tiêu chuẩn ISO 14644-1 đã thay thế tiêu chuẩn STD 209E vào năm 2011 và tiêu chuẩn này sẽ biểu thị số lượng hạt cho phép trên một mét khối. Đối với ISO 5 nó sẽ quy định như sau:

Kích thước hạt	≥0.1 µm	≥0.2 µm	≥0.3 µm	≥0.5 µm	≥1 µm	≥5 µm
Số hạt tối đa	100.000	23.700	10.200	3520	832	293

Tiêu chuẩn phòng sạch Class 100 theo STD 209E

Mặc dù đã được thay thế bằng tiêu chuẩn ISO tuy nhiên STD 209E vẫn còn được sử dụng để tính toán và đối chiếu. Tiêu chuẩn này kiểm soát phòng sạch bằng cách biểu thị số lượng hạt trên một foot khối không khí. Đối với Class 100 nó được quy định như sau:

Kích thước hạt	≥0.1 µm	≥0.2 µm	≥0.3 µm	≥0.5 µm	≥1 µm	≥5 µm
Số hạt tối đa		750	300	100

Thông số kỹ thuật khi thiết kế phòng sạch ISO 5

Lọc và kiểm soát hạt

Tập trung kiểm soát các kích thước hạt lớn hơn 0.5 µm và nhỏ hơn 5 µm
Hiệu suất của bộ lọc HEPA: 99,99% ở 0.3 µm
Đầu cuối của quá trình lọc thường dùng Hepa Box hoặc FFU (Fan Filter Unit) tùy thuộc vào ứng dụng của phòng sạch.
Số lượng hạt ít hơn 35.200 hạt ở kích thước 0.5 µm
Các thông số khác như nhiệt độ, độ ẩm, chiếu sáng, tiếng ồn, kiểm soát thoát khí sẽ được yêu cầu cụ thể theo thiết kế của phòng sạch.

Luồng không khí và số lần trao đổi không khí

Do tính chất nghiêm ngặt về mức độ sạch của phòng sạch ISO5 nên dòng khí thường thiết kế một chiều (dòng chảy tầng). Dòng chảy tầng sẽ là dòng thẳng đứng từ trên xuống dưới và hồi trở lại hệ thống điều hòa qua các cửa gió hồi.
Số lần trao đổi gió trong phòng sạch (ACH): 240 – 480 lần mỗi giờ
Độ phủ của bộ lọc: 60 - 70%

Hoàn thiện kiến trúc

Kết cấu tường: kết cấu tường được xây dựng theo mô-đun tùy thuộc vào ứng dụng của phòng sạch. Các ứng dụng công nghệ sinh học yêu cầu hệ thống không đổi, với các đường nối và rãnh nguyên khối để loại bỏ các góc 90 °, cho phép rửa ướt hoặc phun sương VHP để đạt được các yêu cầu vô trùng. Công nghệ nano và các loại phòng sạch không tiệt trùng khác sử dụng hệ thống thường xuyên được lau khô hoặc hút bụi.
Kết cấu trần: kết cấu trần được xây dựng theo mục đích được sử dụng cho các điều kiện ISO5 tùy thuộc vào ứng dụng của phòng sạch. Các ứng dụng công nghệ sinh học và dược phẩm thường yêu cầu hệ thống trần mô-đun thông thường để đạt được cả mức độ bao phủ bộ lọc và mức độ chiếu sáng thích hợp. Công nghệ nano và các ứng dụng không vô trùng khác thường sử dụng các hệ thống lưới có gioăng với gạch trần trống không đổ, nơi không có các thiết bị như lọc hoặc đèn chiếu sáng hoặc sử dụng các mô-đun đầy đủ.
Hệ thống sàn bao gồm từ hệ thống sàn vinyl, sàn nâng, sơn Epoxy v.v... Mỗi hệ thống có thể cung cấp các thuộc tính tùy thuộc vào ứng dụng (tức là khả năng chống hóa chất, coving, kiểm soát tĩnh, tải trọng lăn / chống va đập, chống trượt).
Các đặc điểm kiến trúc khác bao gồm các loại cửa ra vào, cửa kính quan sát, vách kính, cửa vượt, đầu phun nước / báo cháy, truy cập Wifi / mạng, camera an ninh và thiết bị kiểm soát ra vào.
Cửa hồi không khí: Tường thấp hoặc sàn nâng.

Các thiết bị cần thiết sử dụng trong phòng sạch ISO 5

Phòng sạch Class 100 yêu cầu mức độ sạch cực cao do đó nó cần khá nhiều các thiết bị cũng như phụ kiện để đáp ứng cho độ sạch đó. Các thiết bị có thể khác nhau đối với từng ứng dụng của phòng sạch, chúng tôi đưa ra cho bạn một số yêu cầu về thiết bị cho phòng sạch ISO 5 như sau:

Pass Box
Air Shower
FFU – Fan Filter Unit
Phòng Air Lock
Phòng Gowning
Hệ thống AHU
Thảm dính bụi
Sàn Vinyl hoặc sàn sơn Epoxy tự cân bằng
Đèn phòng sạch
Các yêu cầu về vật tư phòng sạch
Nội thất bằng thép không gỉ

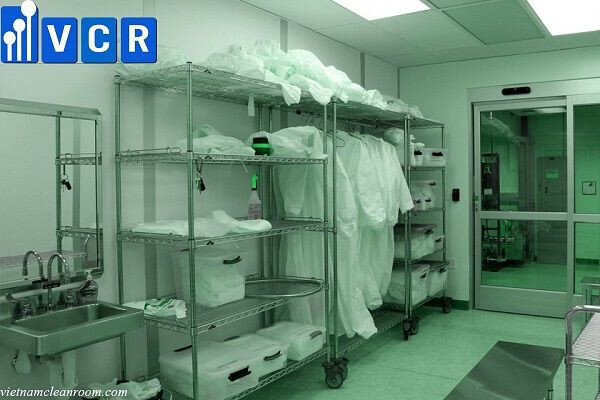

Đề xuất phòng thay đồ (Phòng Gowning) cho phòng sạch ISO 5

Yêu cầu về quần áo được đề xuất: khăn che đầu, kính bảo hộ, che râu tóc, áo khoác phòng thí nghiệm, khăn che chân hoặc giày cao cổ và găng tay phù hợp với công việc (ví dụ như nhựa vinyl, cao su, nitrile)
Yêu cầu về áo khoác được đề xuất: khăn che đầu, kính bảo hộ, che râu tóc, áo khoác phòng thí nghiệm, khăn che chân hoặc giày cao cổ và găng tay phù hợp với công việc (ví dụ như nhựa vinyl, cao su, nitrile)

Yêu cầu về kiểm tra và bảo trì phòng sạch ISO 5 (phòng sạch Class 100)

Kiểm tra số lượng hạt: Khoảng thời gian tối đa 6 tháng, quy trình thử nghiệm ISO 14644-1 ở Phụ lục A
Kiểm tra chênh lệch áp suất: Khoảng thời gian tối đa 6 tháng, quy trình thử nghiệm ISO 14644-1 Phụ lục B5
Kiểm tra lưu lượng khí: Khoảng thời gian tối đa là 6 tháng, quy trình thử nghiệm ISO 14644-1 Phụ lục B4

Phòng sạch Class 100 là một môi trường có yêu cầu cực cao về độ sạch. Việc tạo ra được một môi trường như thế này đòi hỏi sự đầu tư lớn cũng như yêu cầu về thiết kế, thi công cực cao.
