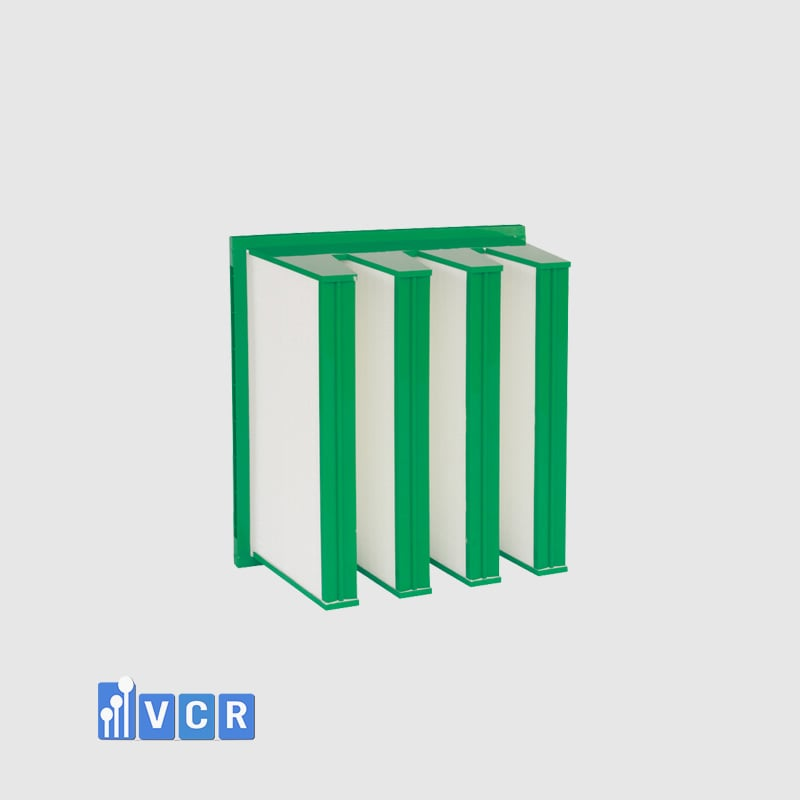

Các cụm lọc tạo thành chữ V

Một bộ V-Bank gồm nhiều cụm vật liệu xếp nếp lắp nghiêng thành từng cặp, tạo khoang chữ V. Các cụm được liên kết và làm kín tại vị trí tiếp giáp với khung.

Cách bố trí này tận dụng chiều sâu khung để bổ sung bề mặt vật liệu. Không khí đi vào khoảng giữa các cụm, xuyên qua lớp lọc rồi thoát về phía còn lại. Nhiều bề mặt lọc cùng tham gia xử lý lưu lượng trong một tiết diện mặt trước xác định.

Diện tích mặt trước và diện tích media

Diện tích mặt trước liên quan đến kích thước ô lắp và vận tốc trung bình của dòng khí đi tới bộ lọc. Diện tích media là tổng bề mặt vật liệu được triển khai bên trong các cụm xếp nếp.

Với cùng ô lắp, bố trí nghiêng giúp tăng diện tích media. Khi lưu lượng phân bổ trên bề mặt lọc hữu hiệu rộng hơn, vận tốc trung bình xuyên vật liệu giảm, qua đó hỗ trợ giảm trở lực xuyên lớp sợi.

Diện tích hữu hiệu còn chịu tác động từ đường keo, thanh đỡ và sự phân phối khí giữa các bề mặt.

Số chữ V và lưu lượng xử lý

Số cụm V, góc mở và chiều sâu khung quyết định lượng vật liệu bố trí được. Tăng số chữ V có thể mở rộng diện tích lọc, đồng thời thay đổi hình học các kênh dẫn khí.

Lưu lượng danh định được xác định theo thiết kế và kết quả thử của bộ lọc hoàn chỉnh. Các cấu hình khác nhau về số cụm V có thể đáp ứng những mức lưu lượng riêng trong hệ thống AHU.

Phân phối dòng khí giữa các cụm

Không khí phân nhánh qua những khoảng trống giữa các mặt lọc nghiêng. Kích thước cửa vào, độ sâu kênh và khoảng cách cụm lọc tác động đến vận tốc cục bộ. Vùng có sức cản thấp hơn có thể nhận lượng khí lớn hơn.

Phân phối khí đồng đều giúp các bề mặt được khai thác cân bằng. Khung đỡ và cấu trúc nếp gấp góp phần giữ hình học kênh dẫn khi chênh áp thay đổi.

Chênh áp ở điểm làm việc

Chênh áp V-Bank gồm trở lực xuyên media và tổn thất khi khí di chuyển qua kênh, nếp gấp và vị trí chuyển hướng. Diện tích media lớn hỗ trợ giảm thành phần trở lực xuyên lọc; kênh hẹp làm tăng ma sát và tổn thất cục bộ.

Khi lựa chọn, chênh áp được đối chiếu tại cùng lưu lượng và cấp hiệu suất. Đường cong chênh áp – lưu lượng cung cấp dữ liệu xác định điểm làm việc và cột áp quạt.

Diện tích lọc và tải bụi

Bụi tích tụ trên và trong vật liệu làm sức cản tăng theo thời gian. Diện tích hữu hiệu rộng tạo thêm bề mặt phân bố tải bụi khi các cụm nhận khí tương đối đồng đều.

Khả năng chứa bụi phụ thuộc đặc tính hạt, tải bụi đầu vào, hiệu suất lọc và giới hạn chênh áp thay thế. Phân phối khí lệch có thể khiến một số vùng tích bụi nhanh, làm thay đổi đường tăng chênh áp trong vận hành.

Chọn V-Bank cho hệ AHU

Hồ sơ kỹ thuật đối chiếu lưu lượng danh định, kích thước khung, chiều sâu, cấp lọc và chênh áp ban đầu. Số cụm V và diện tích vật liệu mô tả cấu trúc; phép thử bộ lọc hoàn chỉnh xác định hiệu năng.

Khoảng trống trước và sau lọc, cơ cấu giữ khung cùng đường làm kín được kiểm tra theo bản vẽ. V-Bank là một cấu hình kết cấu, có thể sử dụng vật liệu và cấp hiệu suất khác nhau theo mục tiêu xử lý bụi.

Giải pháp Air Filter tại Vietnam Cleanroom

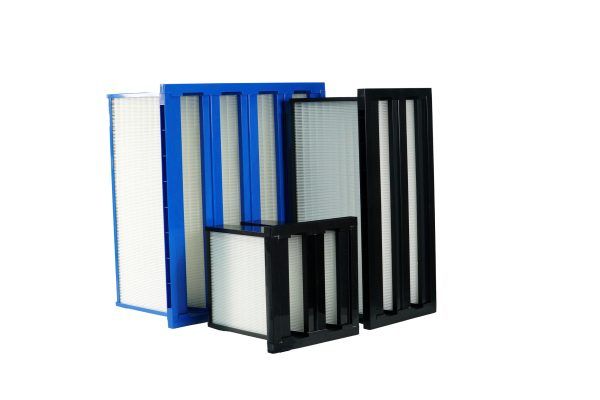

Vietnam Cleanroom cung cấp Air Filter cho hệ thống HVAC và phòng sạch, trong đó có dòng V-Bank phục vụ ứng dụng lưu lượng khí lớn. Việc lựa chọn cấu hình được định hướng theo lưu lượng thiết kế, cấp lọc, chênh áp và không gian lắp đặt, giúp bộ lọc phù hợp điều kiện vận hành của từng công trình.

FAQs

1. V-Bank có bao nhiêu cụm chữ V?

Số cụm phụ thuộc model và kích thước bộ lọc.

2. Tăng số chữ V có tăng lưu lượng danh định?

Mức lưu lượng phụ thuộc cấu hình và kết quả thử.

3. V-Bank có dùng cho cấp HEPA?

Có, với bộ lọc được thiết kế, thử nghiệm theo cấp HEPA tương ứng.

4. Diện tích lớn có kéo dài tuổi thọ?

Thời gian sử dụng phụ thuộc tải bụi, chênh áp và vận hành.

5. Khi thay V-Bank đối chiếu những gì?

Kích thước, cơ cấu giữ, độ kín và thông số vận hành.
