Cấu tạo và phân loại phổ biến của hệ thống lọc bụi

Việc loại bỏ bụi và mảnh vỡ từ các bộ phận giúp tránh được các vấn đề liên quan đến sự tích tụ của chúng, từ đó tăng tuổi thọ và hiệu suất hoạt động của các thiết bị.

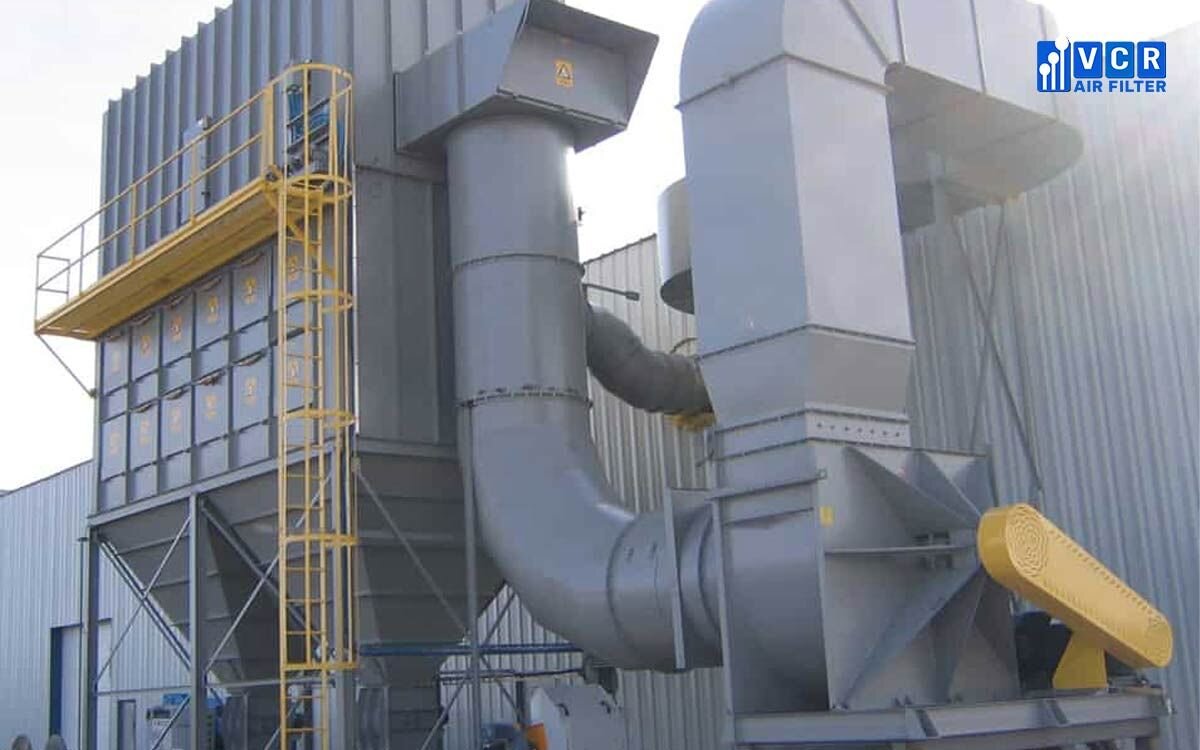

Hệ thống lọc bụi là gì?

Hệ thống lọc bụi là một hệ thống được thiết kế đặc biệt để kiểm soát ô nhiễm không khí bằng cách hút, thu gom và loại bỏ bụi và các hạt nhiễm bẩn. Hệ thống này đảm bảo sự an toàn cho sức khỏe con người và bảo vệ thiết bị trong các môi trường công nghiệp như nhà máy sản xuất và các xưởng sản xuất.

Được ứng dụng rộng rãi trong nhiều ngành công nghiệp, hệ thống lọc bụi còn được gọi là hệ thống lọc bụi công nghiệp hoặc hệ thống hút bụi công nghiệp.

Cấu tạo hệ thống lọc bụi

Hệ thống lọc bụi bao gồm các thành phần cơ bản như sau:

• Hệ thống quạt: Là phần quan trọng của hệ thống, có chức năng hút và thổi bụi ra ngoài. Bao gồm động cơ, cánh quạt và rotor.
• Hệ thống lọc bụi: Là bộ phận làm sạch không khí, bao gồm ống thổi và các loại bộ lọc bụi như túi lọc bụi, tấm lọc bụi hoặc khung túi lọc bụi. Quạt sẽ hút không khí vào bộ lọc để loại bỏ bụi.
• Hệ thống làm sạch bộ lọc: Được sử dụng để loại bỏ bụi tích tụ trên bộ lọc, ngăn chặn tình trạng tắc nghẽn và duy trì hiệu suất hoạt động. Bao gồm thiết bị điều khiển và đồng hồ chênh áp để đo áp suất trên bộ lọc.
• Thùng chứa bụi: Là nơi bụi được thu gom và giữ lại sau khi loại ra khỏi bộ lọc, ngăn chặn bụi phát tán ra môi trường.
• Cổng thoát khí: Là nơi dòng khí đã qua xử lý được xả ra ngoài máy, đảm bảo chỉ có khí sạch được thải ra.

Xem thêm: Chênh lệch áp suất là gì?

Nguyên lý hoạt động

Hệ thống lọc bụi hoạt động dựa vào việc sử dụng quạt tạo ra dòng khí để hút luồng không khí từ bên ngoài vào thùng chứa. Trong thùng chứa, không khí đi qua các bộ lọc, chúng loại bỏ và tách các hạt bụi, chất bẩn khỏi dòng khí.

Các hạt bụi và chất bẩn được rơi xuống phễu, trong khi dòng khí được lọc sạch qua cổng thoát khí và được xả ra ngoài môi trường. Mỗi ngành công nghiệp cần xử lý các loại bụi khác nhau, do đó, hệ thống lọc bụi công nghiệp thường được tùy chỉnh để phù hợp với đặc thù từng ngành.

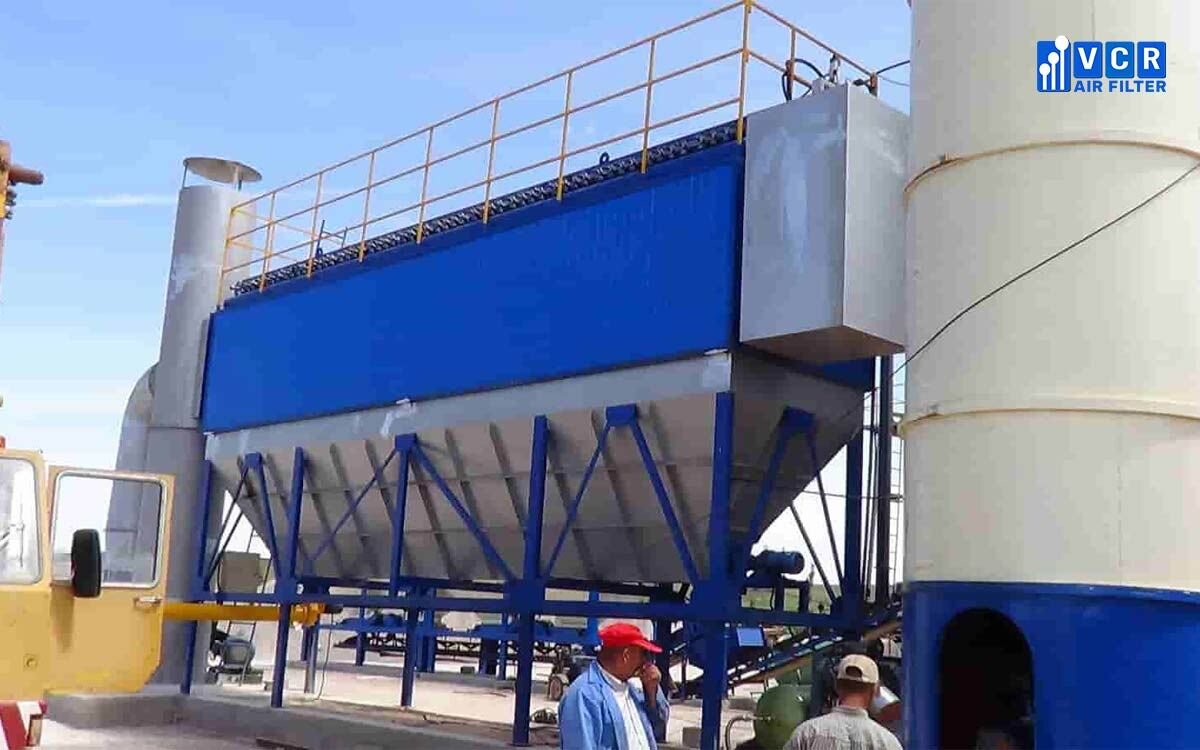

Ưu điểm của hệ thống lọc bụi công nghiệp

Hệ thống lọc bụi công nghiệp được ứng dụng rộng rãi trong các ngành công nghiệp với những ưu điểm sau:

• Hiệu quả hút và lọc bụi cao: So với các máy hút bụi thông thường, hệ thống lọc bụi công nghiệp có hiệu quả lọc bụi và thu gom bụi cao lên đến 99%. Một số phương pháp lọc còn giúp làm sạch bụi trong dòng khí trước khi xả ra ngoài, cải thiện chất lượng không khí môi trường và bảo vệ sức khỏe của công nhân.
• Dễ vận hành: Hệ thống lọc bụi sử dụng nhiều ống gió và phụ kiện đặc biệt, có thể thu gom và hút bụi từ nhiều vị trí khác nhau mà không cần phải di chuyển thiết bị.
• Công suất mạnh mẽ nhưng không gây ồn: Hệ thống lọc bụi có kết cấu vững chắc và công suất mạnh mẽ, lọc bụi hiệu quả mà không gây ra tiếng ồn khó chịu.

• Tiết kiệm chi phí: Nhờ thiết kế tiện lợi, hệ thống lọc bụi không đòi hỏi nhiều nhân công để vận hành, tiết kiệm chi phí nhân công. Hơn nữa, chi phí lắp đặt và bảo trì hệ thống lọc bụi cũng không quá tốn kém, và khách hàng có thể tự vệ sinh và bảo dưỡng hệ thống trong quá trình sử dụng.

Những hệ thống lọc bụi phổ biến

Dựa theo phương pháp lọc hút bụi, có 5 hệ thống lọc bụi phổ biến bao gồm: hệ thống lọc bụi cyclone, hệ thống lọc bụi túi vải, hệ thống lọc bụi cartridge, hệ thống lọc bụi tĩnh điện, và hệ thống lọc bụi bằng nước.

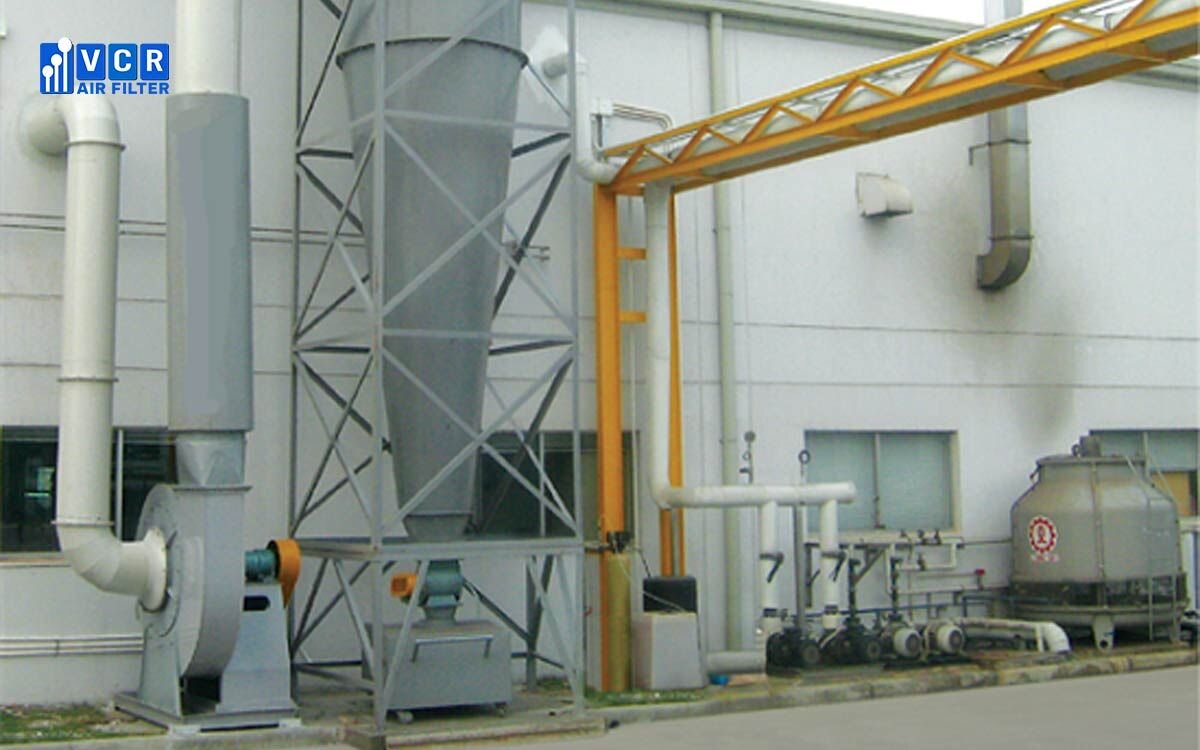

Hệ thống lọc bụi cyclone

Hệ thống lọc bụi cyclone, hay còn gọi là hệ thống lọc bụi lốc xoáy, là một dạng thiết bị tách bụi quán tính, sử dụng lực ly tâm để tách hạt bụi ra khỏi dòng khí.

Dòng khí bị hút vào trong hệ thống và chuyển động theo hình xoáy tròn. Luồng không khí hình xoáy tròn này đẩy các hạt bụi lớn và nặng va vào thành thùng chứa, trong khi dòng khí tiếp tục chuyển động ra ngoài môi trường.

Hệ thống này thường được sử dụng ở giai đoạn tiền lọc để loại bỏ bụi thô trước khi áp dụng giai đoạn lọc bụi túi vải.

Ưu điểm

• Chi phí lắp đặt và bảo dưỡng thấp
• Hiệu suất lọc bụi cao, lưu lượng lớn
• Kết cấu vững chắc, độ ồn thấp
• Vận hành ổn định trong môi trường bụi, độ ẩm cao.

Nhược điểm

• Không thể thu gom bụi kết dính.
• Độ sụt áp mạnh, tổn thất áp suất tương đối cao.

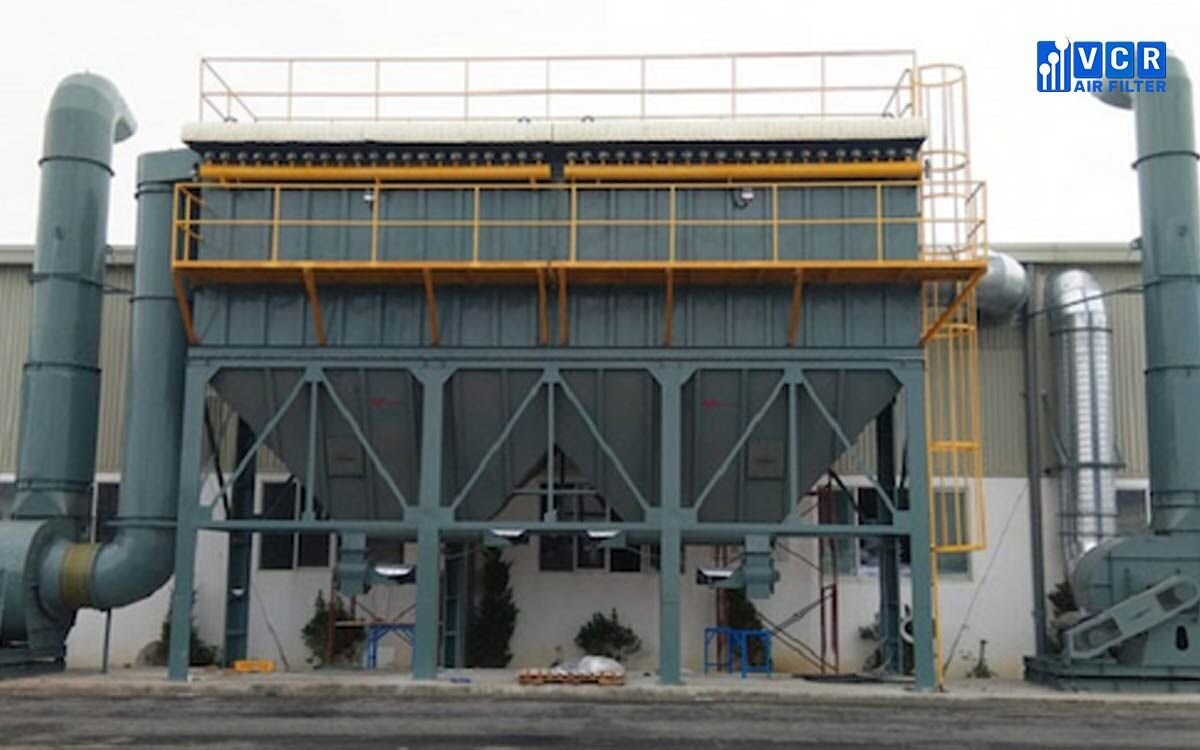

Hệ thống lọc bụi túi vải

Hệ thống lọc bụi túi vải (baghouse) là loại hệ thống lọc bụi phổ biến nhất, sử dụng túi vải để lọc các chất gây ô nhiễm. Có ba phương pháp chính để làm sạch túi lọc bụi: lắc lắc, tia xung, và đảo khí. Hệ thống này được sử dụng rộng rãi trong các ngành công nghiệp như chế biến kim loại, chế biến gỗ, và sản xuất giấy.

Ưu điểm

• Có khả năng hút bụi ở nồng độ thấp
• Hiệu quả lọc bụi cao, có thể lọc nhiều loại bụi khác nhau
• Dễ dàng thay thế túi lọc bụi, khung túi lọc, dễ dàng bảo trì

Nhược điểm

• Thường xuyên cần phải hoàn nguyên khả năng lọc
• Túi lọc bụi cần được thay thế thường xuyên

Hệ thống lọc bụi cartridge

Hệ thống lọc bụi cartridge sử dụng túi lọc bụi được thiết kế cho các khu vực có không gian nhỏ.

Có 2 loại chính: lõi lọc cartridge treo theo chiều dọc và lõi lọc cartridge đặt theo chiều ngang. Hệ thống này có khả năng lọc bụi từ rất mịn đến bụi kích thước vừa phải và được ứng dụng trong nhiều ngành công nghiệp như gia công kim loại và sản xuất dược phẩm.

Ưu điểm

• Sử dụng ít bộ lọc hơn
• Dễ dàng thay đổi bộ lọc từ bên ngoài, đảm bảo an toàn lao động
• Giảm thời gian thay thế và bảo trì, tiết kiệm chi phí lao động

Nhược điểm

• Yêu cầu không gian nhỏ, dễ bị bít kín không khí

Ứng dụng của hệ thống lọc bụi trong công nghiệp

Hệ thống lọc bụi được sử dụng rộng rãi trong các nhà máy sản xuất, như: lọc bụi kim loại cho các nhà máy cơ khí, lọc bụi gỗ cho xưởng sản xuất mỹ nghệ, hút mùi và bụi sơn, lọc bụi gạch, lọc bụi chà nhám, và nhiều ứng dụng khác.

Một số ứng dụng tiêu biểu của hệ thống lọc bụi bao gồm:

Hệ thống hút lọc bụi gỗ

Bụi gỗ là một trong những nguyên nhân chính gây nguy hại cho sức khỏe con người và môi trường trong ngành sản xuất gỗ. Hiểm nguy từ bụi gỗ thường được đánh giá cao do nó dễ cháy và lan rộng nhanh chóng.

Do đó, việc trang bị hệ thống lọc bụi là điều cần thiết trong các hoạt động chế biến gỗ. Hai loại hệ thống lọc bụi phổ biến cho hoạt động chế biến gỗ là hệ thống lọc cartridge và hệ thống lọc bụi túi vải.

Hệ thống lọc bụi trong nhà máy sản xuất xi măng

Quá trình sản xuất xi măng tạo ra lượng bụi siêu lớn, làm ô nhiễm không khí. Điều này đòi hỏi các nhà máy phải sử dụng hệ thống lọc bụi để loại bỏ bụi và trả lại không khí sạch cho công nhân.

Hệ thống lọc bụi trong nhà máy dược phẩm

Ngành dược phẩm đòi hỏi sự kiểm soát chặt chẽ về mặt ô nhiễm không khí. Bụi được tạo ra trong quá trình sản xuất và đóng gói thuốc cần phải được loại bỏ để tránh ô nhiễm cho sản phẩm và môi trường làm việc.

Cách chọn hệ thống lọc bụi hiệu quả

Sự đa dạng và phức tạp của các quy trình sản xuất công nghiệp và các yêu cầu khác nhau đối với quá trình lọc bụi khiến cho việc chọn lựa các hệ thống lọc trở nên khó khăn. Để chọn hệ thống lọc bụi hiệu quả, cần xem xét các yếu tố sau:

• Hiểu đặc tính của bụi cần lọc, bao gồm kích thước, tính chất, và lượng bụi.
• Xem xét lượng bụi cần thu gom, số lượng nguồn gây ra bụi, và vị trí của chúng trong nhà máy.
• Cân nhắc giữa chi phí và hiệu quả của hệ thống lọc bụi, bao gồm chi phí ban đầu, chi phí hoạt động và thời gian hoàn vốn.
• Việc lựa chọn hệ thống lọc bụi phù hợp sẽ đảm bảo sự an toàn cho môi trường làm việc và sản phẩm, cũng như tối ưu hóa hiệu suất sản xuất và tiết kiệm chi phí.
