Phân biệt AHU và FCU trong hệ thống HVAC

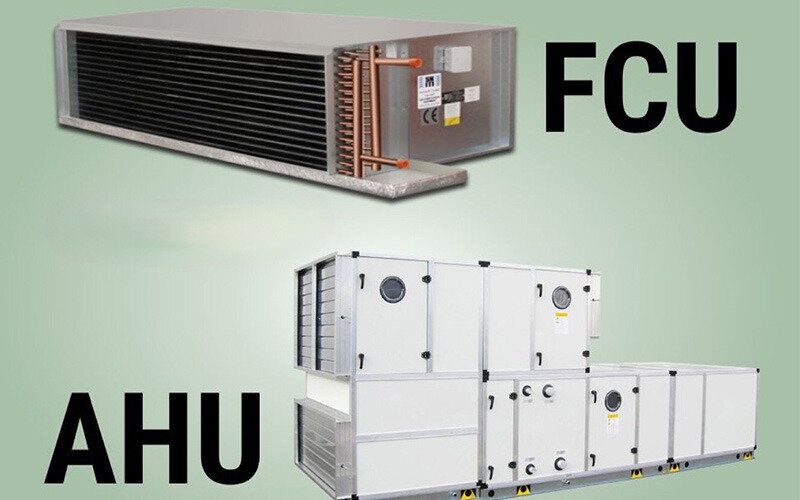

Phân biệt về AHU và FCU

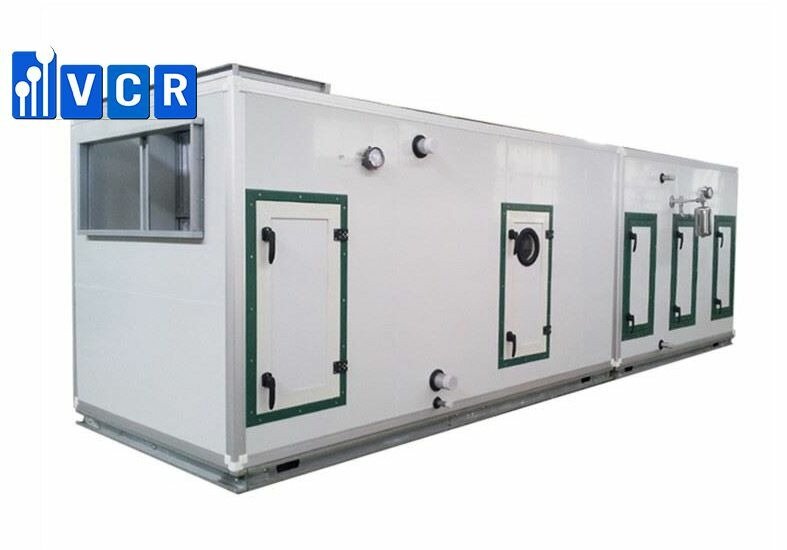

AHU

AHU (Air Handling Unit) có nghĩa là thiết bị xử lý không khí, hay còn gọi là hệ thống xử lý không khí. AHU là thiết bị trao đổi nhiệt, được sử dụng ở những khu công nghiệp, xưởng công nghiệp khi áp dụng hệ thống HVAC có yêu cầu cao về phòng sạch.

AHU được áp dụng trong các ngành dược phẩm, mỹ phẩm, công nghệ điện tử,… Và được sử dụng phổ biến như các tòa nhà thương mại, trung tâm thương mại lớn, các hành lang hoặc các hội trường lớn.

AHU có cấu tạo phức tạp và tinh vi, được cấu tạo được thiết kế tùy thuộc vào những yêu cầu của công trình. AHU có cấu tạo chung là: quạt gió, dàn gia nhiệt – heater, dàn lạnh, võ bảo vệ.

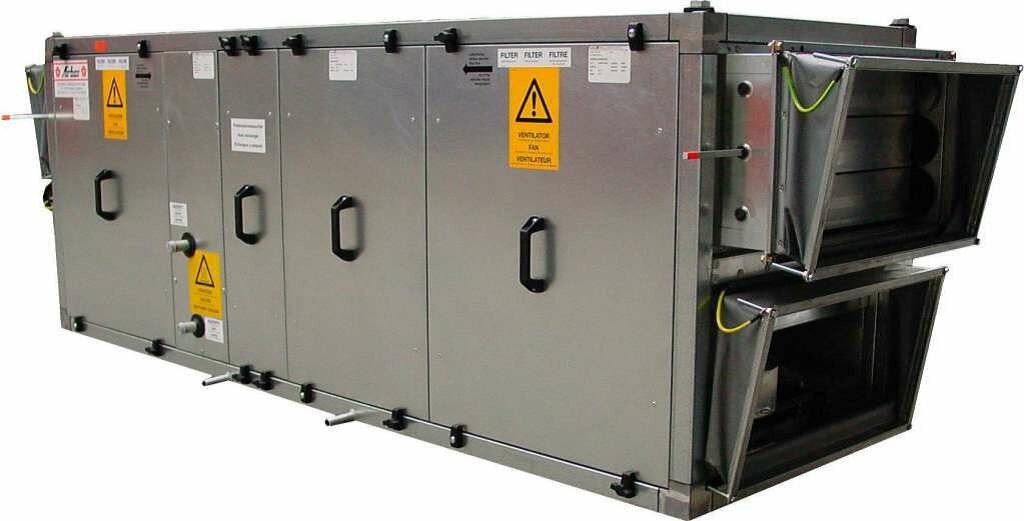

FCU

FCU (Fan Coil Unit) là một thiết bị xử lý không khí, là một phần trong cấu tạo của HVAC (hệ thống sưởi ấm, thông gió và điều hòa không khí). Được sử dụng trong các tòa nhà dân cư, tòa nhà thương mại hay là công trình công nghiệp.

FCU được dùng để xử lý không khí nhưng có công suất khá thấp, khoảng 2kW – 20kW chỉ đủ để cấp không khí lạnh vào phòng.

Các loại FCU phổ biến hiện nay: kiểu treo tường, âm trần nối ống gió, kiểu áp tường, áp trần, giấu trần, giấu tường, kiểu Cassette thổi tròn/4 hướng/1 hướng trong không gian có diện tích vừa, không quá lớn.

FCU có cấu tạo gồm quạt, dàn ống, và heater (chỉ có trong một vài trường hợp) hay còn gọi là bộ sấy điện.

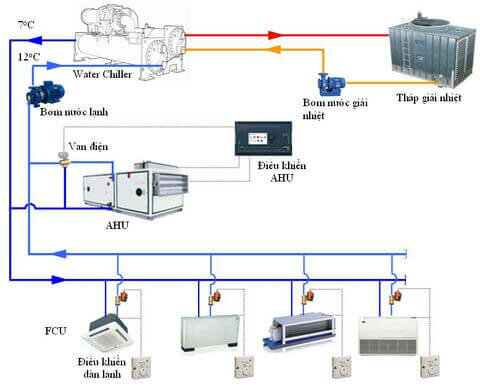

So sánh sự khác nhau giữa nguyên lý hoạt động của AHU và FCU

AHU

Khi có nhiệt độ phòng lớn hơn so với nhiệt độ của cài đặt thì van 3 ngã sẽ mở mục đích là cho nước lạnh chảy qua bộ dàn trao đổi nhiệt cho đến khi mà nhiệt độ thấp hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ đóng, nước lạnh mới chảy qua đường ống.

Không khí sẽ được lọc qua bộ phần tiền lọc và lọc túi trước khi đi qua AHU, vì vậy các bộ phận này luôn luôn phải được vệ sinh thường xuyên.

Sử dụng bộ lọc HEPA nếu muốn có độ sạch cao. Không khí từ môi trường khi đi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt phía trong của AHU làm cho không khí lạnh được tạo ra và buồng tuần hoàn sẽ thổi bay không khí lạnh thông qua các đường ống gió rồi tới phòng sử dụng điều hòa.

Tốc độ quạt gió và valve nước lạnh sẽ điều khiển nhiệt độ không khí đầu ra. Bên cạnh đó hầu như các thiết bị AHU đều có độ chính xác không được cao vì AHU có nhiệm vụ chủ yếu là xử lý sơ bộ luồng không khí.

FCU

Từ điều hòa trung tâm, cuộn cảm sẽ cảm nhận hơi nước nóng lạnh và tiến hành loại bỏ nhiệt từ hoặc thêm nhiệt vào không khí nhờ việc truyền nhiệt.

Thiết bị FCU kiểu Cassette thổi tròn, có kiểu 4 hướng hoặc kiểu 1 hướng được thiết kế dựa vào loại quả sử dụng.

Khi cuộn cảm cảm nhận được hơi nước nóng hoặc lạnh từ điều hòa trung tâm thì sẽ tiến hành loại bỏ nhiệt từ hoặc sẽ thêm nhiệt từ vào không khí nhờ việc truyền nhiệt.

Tiếp theo các đơn vị của cuộn dây quạt truyền thống sẽ chứa bộ ổn định nhiệt bên trong hoặc là cũng có thể đã được nối dây để hoạt động cùng với bộ điều khiển từ xa.

Chúng ta cũng có thể điều khiển tốc độ của động cơ quạt trong FCU để sưởi ấm hoặc làm mát như đúng theo mong muốn.

Ngoài ra, một số FCU còn được trang bị động cơ tự tách vĩnh viễn tùy chỉnh sao cho các mức độ trong cuộn dây để đặt các mức độ theo đúng mong muốn đơn giản giúp cho người dùng sẽ tự điều chỉnh tốc độ của quạt.

Ứng dụng thực tế của AHU và FCU

AHU

Mỗi thiết bị AHU sẽ ứng tùy thuộc vào đặc điểm mỗi công trình, chính vì vậy phụ thuộc vào yêu cầu của chủ đầu tư và thực trạng của công trình. Nhà thầu sẽ cần phải hiểu rõ về những yêu cầu của công trình để có thiết kế chính xác về AHU để sử dụng cho công trình.

Thiết bị AHU là dàn làm lạnh lớn, AHU có thể cung cấp được khí lạnh nhiều cho các phòng khác nhau, hoặc một phòng rất lớn, cũng có thể là một phòng chức năng ở rất xa. Thiết bị AHU được định nghĩa như là một thiết bị FCU có thể gắn thêm một bộ lọc, bộ hòa trộn để dùng cho phân phối gió ở không gian lớn.

FCU

FCU được sử dụng trong các tòa nhà chung cư, cao tầng, các công trình thương mại công nghiệp,… FCU được xếp chồng lên nhau theo chiều dọc trong các tòa nhà cao tầng, thẳng và kết nối các FCU với nhau theo một đường ống.

FCU thường được gắng phong trần ở phòng tắm hoặc dùng để cung cấp không khí lạnh cho các khu vực có không gian vừa hoặc lớn trong các công trình cao tầng.

Tình trạng rung động của FCU trong quá trình lắp đặt nên được tránh. Để tránh được hiện tượng đó, cần phải lắp thêm cao su đệm ở giữa vị trí treo và thiết bị FCU.

Không gian phải đủ thuận lợi cho quá trình lắp và vận hành bảo trì thiết bị. Đường thông gió phải đúng với yêu cầu được thiết kế. Thử độ rò rỉ và độ cách nhiệt để ngăn ngừa hơi ẩm.
