Thông qua bài viết "AHU là gì?", chúng ta đã hiểu được cấu trúc cơ bản của một AHU thông thường. Trong phần tiếp theo này, chúng ta sẽ tìm hiểu sâu hơn về một thành phần vô cùng quan trọng của AHU và cũng là môi trường bên trong các tòa nhà, đó là các bộ lọc.
Trong AHU, thường có hai loại bộ lọc. Bộ lọc đầu tiên được gọi là bộ lọc sơ cấp và tiếp theo là bộ lọc thứ cấp. Cả hai loại này đều có những chức năng đặc biệt riêng trong cùng một AHU.

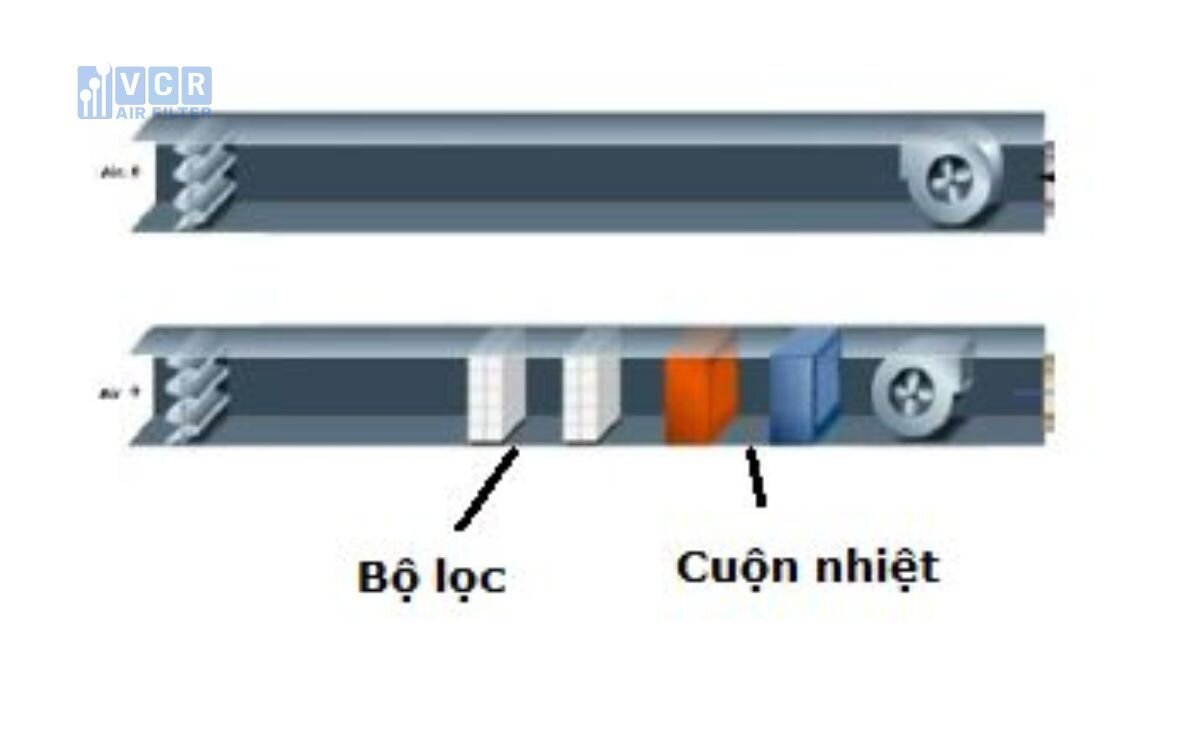

Các bộ lọc trong AHU đóng vai trò quan trọng và thường được đặt ở vị trí đầu tiên, trước cả các cuộn dây làm nóng và làm mát, cũng như các quạt, chỉ sau bộ giảm chấn.
Trong trường hợp hệ thống AHU có tuần hoàn không khí, một phần của không khí thải được tái sử dụng trong dòng không khí tươi. Do đó, các bộ lọc cần được đặt ở phía sau điểm phân nhánh để lọc toàn bộ lượng không khí thải tái sử dụng và kết hợp với không khí tươi.
Các bộ lọc chủ yếu thường là loại lọc dạng tấm, được thiết kế để giữ bụi. Chúng thường được làm từ vật liệu tổng hợp với khung bên ngoài bằng bìa cứng và được xếp nếp để tăng diện tích bề mặt, từ đó giúp bắt giữ bụi hiệu quả hơn và kéo dài thời gian sử dụng. Những tấm lọc này thường được giữ trong hình dạng bằng lưới thép. Tùy thuộc vào kích thước của AHU, bạn có thể phải mua các bộ lọc có kích thước tùy chỉnh và ghép nối chúng với nhau để tạo thành một bức tường lọc che phủ toàn bộ hướng di chuyển của luồng không khí.
Các bộ lọc này thường có thể trượt ra từ một bên, một số khác có thể được giữ cố định bằng chốt cho phép chúng được tháo ra theo hướng cùng chiều hoặc ngược chiều với luồng không khí.

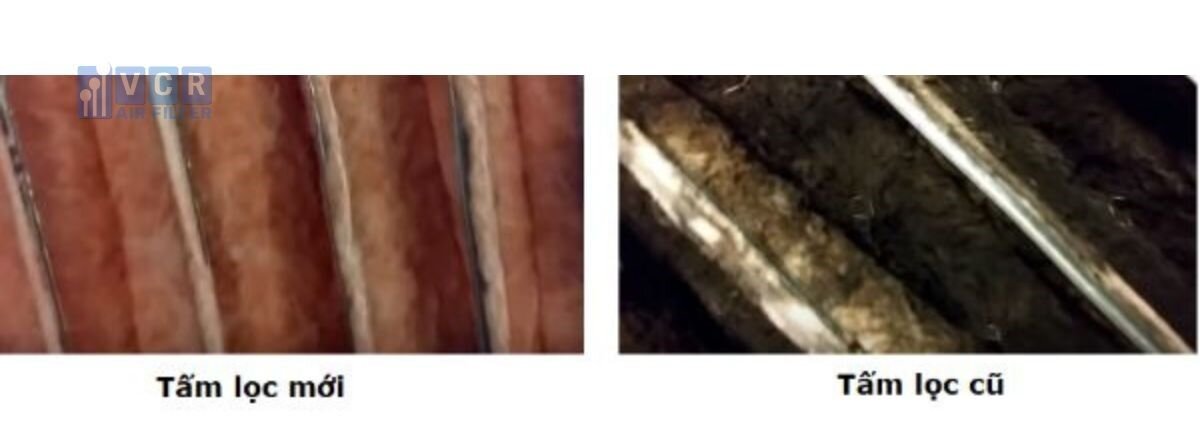

Trên đây là một so sánh giữa bộ lọc khí sơ cấp mới và cũ. Chúng đều rất hiệu quả trong việc bắt các hạt bụi có kích thước khoảng bốn hoặc năm micron. Thực tế, chúng có khả năng bắt được các hạt có kích thước từ một đến hai micron.
Như bạn có thể thấy, bộ lọc sẽ bị phủ đầy bụi hoàn toàn. Thời gian để bộ lọc bị bám đầy bụi như trên hình ảnh có thể mất vài tháng, nhưng điều này phụ thuộc vào vị trí lấy không khí của bạn và vị trí của tòa nhà. Nếu hệ thống AHU được cung cấp cho một tòa nhà trong khu công nghiệp bận rộn với nhiều lưu lượng giao thông và nhà máy sản xuất, thì không khí có thể sẽ bẩn hơn nhiều so với hệ thống AHU gần đại dương.
Chúng ta cần loại bỏ tất cả bụi này khỏi không khí trước khi nó xâm nhập và lan truyền trong toàn bộ tòa nhà, vì mọi người và thiết bị bên trong sẽ hít phải bụi này.
Ngoài ra, chúng ta cần phải bắt giữ bụi này trước khi nó tiếp tục đi vào trong hệ thống AHU hoặc ống dẫn, vì nó có thể bám vào quạt, động cơ, cảm biến và cuộn nhiệt. Các bộ lọc cũng được lắp đặt trong ống dẫn. Một lượng lớn bụi tích tụ trong ống dẫn sẽ làm tăng áp lực và cần năng lượng của quạt để vượt qua sức cản. Nếu quá nhiều bụi tích tụ trên động cơ hoặc các bộ phận cơ khí, nó thậm chí có thể gây ra hỏa hoạn.

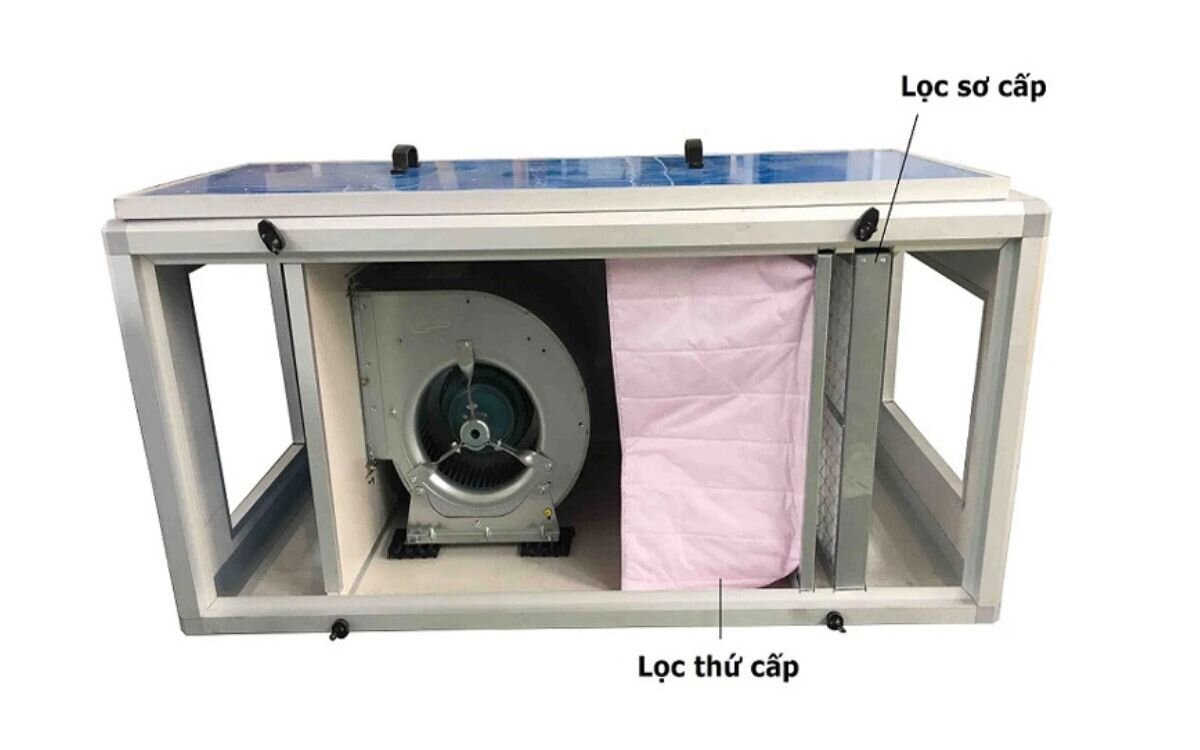

Thường thì các tấm lọc sơ cấp được sử dụng để bảo vệ các bộ lọc thứ cấp đắt tiền hơn. Các bộ lọc sơ cấp giá rẻ hơn được đặt ở phía trước để giảm lượng bụi bám vào các bộ lọc đắt tiền và kéo dài tuổi thọ của chúng.
Phía sau các tấm lọc sơ cấp, bạn có thể tìm thấy thông tin về nhà sản xuất, số thứ tự, kích thước và cả một mũi tên chỉ hướng của luồng gió thổi.
Các bộ lọc thứ cấp được thiết kế để bắt phấn hoa, vi khuẩn và một số loại bụi khác mà các bộ lọc sơ cấp đã bỏ qua. Thường thì đây là các loại bộ lọc túi được làm từ vật liệu tổng hợp.
Như bạn có thể thấy từ hình ảnh trên, các bộ lọc thứ cấp kéo dài về phía sau một khoảng cách ngắn theo hướng luồng khí. Khi không khí đi qua, chúng sẽ phồng lên một chút, tạo ra một diện tích bề mặt lớn hơn. Điều này cho phép túi thu được nhiều không khí hơn tại bất kỳ thời điểm nào và cũng giúp bộ lọc tồn tại lâu hơn.

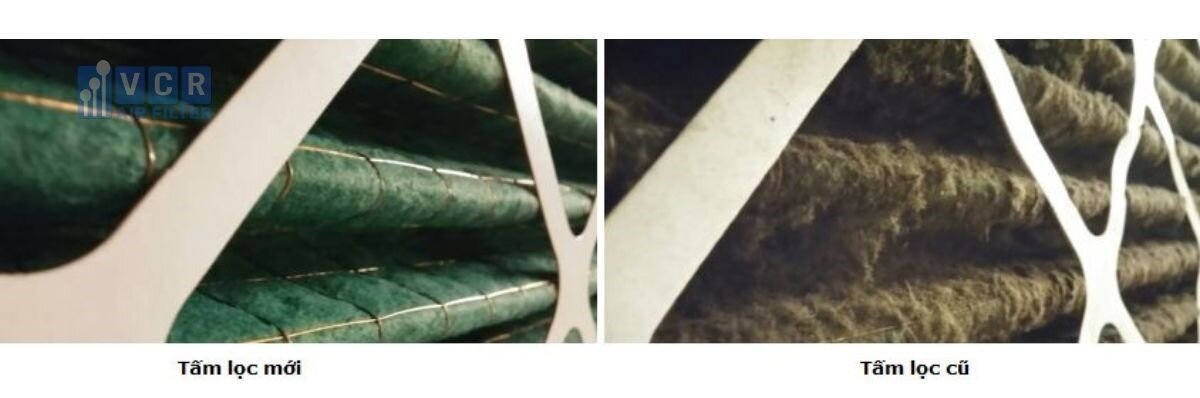

Trong ví dụ trên, bạn có thể thấy một so sánh giữa bộ lọc túi thứ cấp mới và cũ cho hệ thống AHU. Phiên bản mới có các vật liệu mềm mại, linh hoạt, có cấu trúc tương tự như bông gòn, giúp nó bắt giữ được nhiều loại hạt bụi.
Với phiên bản cũ, bộ lọc đã thu được nhiều bụi bẩn và phấn hoa từ không khí. Do đó, chúng cần được thay thế bằng bộ lọc mới hơn. Trong ví dụ này, việc tích tụ bụi bẩn mất khoảng từ ba đến sáu tháng để đạt đến mức như trên ảnh, với điều kiện môi trường trong một tòa nhà văn phòng thông thường.
Khi bộ lọc bắt giữ bụi bẩn, chúng cũng làm cho dòng không khí khó lưu thông hơn. Điều này đồng nghĩa với việc quạt phải tiêu tốn nhiều năng lượng hơn để cung cấp đủ lượng khí.
Trên các bộ lọc, chúng ta thường sẽ tìm thấy các cảm biến áp suất như đồng hồ đo chênh áp. Có quá nhiều điểm đo cho cảm biến áp suất, cả mặt cao và mặt thấp. Mặt cao đo áp suất ở mặt trước của các túi lọc, nơi không khí đến tiếp xúc với mặt của bộ lọc trước khi chảy qua. Điều này tạo ra một áp suất cao khi không khí va chạm. Ở mặt sau, chúng ta có một bộ lọc khác đang đo áp suất của không khí khi nó rời khỏi bộ lọc. Đây là phía áp suất thấp, vì không khí đã mất áp suất do bộ lọc.
Hai số đọc áp suất sẽ khác nhau và chúng ta sẽ xem xét sự chênh lệch đó để biết liệu bộ lọc cần được thay thế hay không. Trong ví dụ trên, chúng ta thấy mặt số đọc khoảng 350 pascal. Trong trường hợp này, nhà sản xuất cảnh báo rằng khi đạt đến khoảng 400 - 450 pascal, các túi lọc sẽ cần phải được thay thế. Vì vậy, dù các bộ lọc này đã hơi bẩn nhưng vẫn đang hoạt động tốt. Bạn nên thảo luận với nhà sản xuất của mình để tìm hiểu về mức chênh lệch áp suất giữa các bộ lọc trong hệ thống AHU của bạn, vì nó có thể khác nhau.
Các bộ lọc khác nhau cũng sẽ khác biệt về hiệu suất năng lượng, được thiết lập bởi các tiêu chuẩn khác nhau. Hiệu suất cao hơn sẽ tạo ra mức giảm áp suất thấp hơn, điều này có nghĩa là quạt của bạn có thể vượt qua áp suất đó dễ dàng hơn rất nhiều. Các quạt điều khiển không khí trong hệ thống thường tiêu tốn từ 5 đến 10 kilowatt. Vì vậy, nếu chúng hoạt động ở mức này trong khoảng 12 đến 24 giờ mỗi ngày, việc chuyển sang sử dụng các bộ lọc hiệu quả năng lượng có thể giúp bạn tiết kiệm được rất nhiều năng lượng.
